Vloerverwarming op Zwaluwstaartplaten

Wil je een stevige nieuwe vloer maken op houten balken en je woning aangenaam verwarmen? Dit kan met zwaluwstaartplaten in de vloer te verwerken met vloerverwarming.

Over deze methode om vloerverwarming aan te brengen lees je hieronder meer…

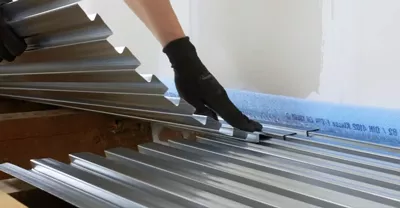

Wat zijn zwaluwstaartplaten?

Zwaluwstaartplaten zijn gewalste staalplaten met een golvend profiel. Als je recht tegen de platen aankijkt, lijkt het op een zwaluwstaart. Vandaar de naam zwaluwstaartplaat. De platen worden ook wel LEWIS platen genoemd. Dit is de merknaam van zwaluwstaartplaten.

Zwaluwstaartplaten worden vooral gebruikt op houten balkenvloeren tijdens een renovatie. Op de zwaluwplaten wordt een druklaag van beton gegoten om een stevige vloer te creëren.

Zijn zwaluwstaartplaten geschikt voor vloerverwarming?

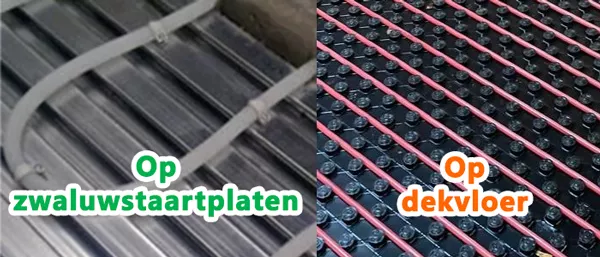

Ja, vloerverwarming kan prima in combinatie met een vloer met zwaluwstaartplaten. Het kan op twee manieren.

• Direct op de zwaluwstaartplaten: Het is mogelijk om verschillende soorten vloerverwarming met speciale clips of klemrails vast te zetten. Niet in de geulen van de platen zelf maar erop (zie foto). Op de vloerverwarming komt een laag mortel (druklaag), met daarop een dekvloer. Op de dekvloer kan de leefvloer (PVC of laminaat bijvoorbeeld) gelegd worden.
• Op of in de dekvloer: Daarnaast kan er in of op de dekvloer vloerverwarming gelegd worden. Met deze methode kun je vele soorten vloerverwarming leggen. Bij deze opbouw heb je de zwaluwstaartplaten op de houten balken, met daarop de druklaag van beton en de dekvloer met vloerverwarming.

Sommige mensen willen de vloerverwarming onder zwaluwstaartplaten aanbrengen. Dit is echter niet de ideale plek om de vloerverwarming goed te laten renderen, omdat het door verschillende lagen in de vloer moet voordat het je kamer bereikt.

Hoe minder lagen tussen de vloerverwarming en de kamer, hoe beter.

Interesse in vloerverwarming voor bij je nieuwe vloer? Vraag hier gratis vloerverwarming offertes aan om te vergelijken.

Opbouw

In de afbeelding hieronder zie je de twee verschillende opbouwen van een vloer met vloerverwarming op zwaluwstaartplaten.

(Extra) isolatie

Om de vloerverwarming goed te laten werken is het belangrijk dat er op de juiste plek isolatie zit. De isolatie moet bij vloerverwarming er altijd onder zitten, zodat de warmte niet richting de fundering gaat maar zo veel mogelijk richting de kamer.

Bij de twee methodes (‘direct op de platen’ of ‘in/op de dekvloer’) worden isolatieplaten op verschillende plekken in de vloer aangebracht.

• Isolatie bij vloerverwarming direct op de zwaluwstaartplaten: Als er vloerverwarming direct op de platen wordt aangebracht moet er isolatie aan de onderzijde. De isolatieplaten kunnen tussen de houten balken worden aangebracht zodat de warmte niet in de kruipruimte terechtkomt.
• Isolatie bij vloerverwarming op/in de dekvloer: Hierbij wordt isolatie aangebracht op de betonnen druklaag van de zwaluwstaartplaten. De warmte van de vloerverwarming in of op de dekvloer wordt gestopt bij de druklaag en gaat richting de kamer.

Welke soorten vloerverwarming?

De meeste soorten vloerverwarming zijn mogelijk op een vloer met zwaluwstaartplaten. Er moet wel rekening gehouden worden met het totale gewicht van de vloerverwarming dat per houten constructievloer kan verschillen.

Laat je adviseren door een vloerverwarmingsspecialist welk vloerverwarmingssysteem het beste past. Vraag hier gratis vloerverwarming offertes aan.

Watergedragen vloerverwarming op zwaluwstaartplaten

Watergedragen vloerverwarming is de traditionele vorm. Hierbij stroomt er door een buizensysteem warm cv-water afkomstig van de cv-ketel of warmtepomp. Water vloerverwarming kan op verschillende manieren worden aangebracht. Direct op de platen zelf of bij de dekvloer.

Vloerverwarmingsbuizen op clips: Hierbij worden de buizen direct op de zwaluwstaartplaten vastgezet met clips. Op de zwaluwstaartplaten met de vastgezette vloerverwarming wordt de betonnen druklaag gegoten.

Vloerverwarmingsbuizen op rails: Een andere methode om de buizen vast te zetten is direct op de zwaluwstaartplaten via een speciale klemrails (zie foto). Op de rails worden de buizen vastgeklikt in het gewenste patroon. Over de platen, rails en vloerverwarmingsbuizen wordt de dunne betonnen druklaag gestort.

Noppenplaten: Bij deze methode heb je platen met noppen waar tussen de buizen worden gedrukt, waardoor het leggen sneller gaat. Het legpatroon kan ter plekke worden bepaald.

Bij de noppenplaten methode komen de platen op de betonnen druklaag van de zwaluwstaartplaten in de dekvloer (natbouw). Een andere methode is om de noppenplaten op de dekvloer (droogbouw) onder de leefvloer te leggen.

Krimpnetten: Krimpnetten worden normaal gesproken gebruikt om de vloer te verstevigen, maar bij een zwaluwstaartplaatvloer is dat niet nodig. De krimpnetten kunnen wel gebruikt worden direct op de zwaluwstaartplaten om de vloerverwarmingsbuizen vast te zetten met een soort tie-wraps. De krimpnetten komen dan samen met de zwaluwstaartplaten in de druklaag.

Tackerplaten: Tackerplaten zijn platen gemaakt van EPS isolatie. Deze wordt uitgerold op de dekvloer. Op de tackerplaten worden met tackers de buizen in het gewenste legpatroon vastgeniet.

Ook al zorgt de EPS al voor isolatie onder de vloerverwarming, bij voldoende ruimte is extra isolatiemateriaal onder de tackerplaat (op de betonnen druklaag) mogelijk.

Infrezen: Het is een wat omslachtige methode om te frezen bij een vloer met zwaluwstaartplaten. Infrezen is meer geschikt voor bestaande vloeren met een dekvloer. Vloeren met zwaluwstaartplaten, zijn vaak renovatievloeren en zijn de andere methodes interessanter.

Maar voor de volledigheid. Bij het infrezen wordt er in de dekvloer boven de druklaag een patroon ingefreesd waarin de vloerverwarmingsbuizen komen.

Elektrische vloerverwarming

Naast de traditionele vloerverwarming met water is elektrische vloerverwarming ook populair geworden. Er zijn verschillende methodes.

Elektrische kabels: Dit zijn losse kabels die warmte afgeven door energie uit elektriciteit. De kabels kunnen gebruikt worden op krimpnetten, in de noppenplaten, tussen de tackers op de tackerplaten en ingefreesde sleuven.

Elektrische vloerverwarmingsmatten: Matten zijn rasters met daarop elektrische verwarmingskabels. Hierbij ligt het patroon al vast. De matten kunnen alleen verwerkt worden op de dekvloer zelf, niet op of in de druklaag van de zwaluwstaartplaten.

Infrarood elektrische vloerverwarming: Een ander elektrisch verwarmingssysteem is infrarood vloerverwarming. Dit is een soort dunne folie die voor een warme straling zorgt. Dit type elektrische vloerverwarming is alleen geschikt op een dekvloer.

Elektrische of water vloerverwarming voor een aangenaam warme vloer? Vraag advies. Vraag hier gratis vloerverwarming offertes aan.

Welk soorten topvloeren kunnen er op zwaluwstaartplaten?

Met een dekvloer is in principe elk soort leefvloer geschikt voor op een vloer met zwaluwstaartplaten. De ene soort vloer geleidt warmte wel beter dan andere soorten vloeren.

Hoe meer de vloer de warmte geleid of doorlaat hoe sneller en zuiniger je de kamer verwarmt. Hoe lager de R-waarde (wat warmteweerstand weergeeft) hoe beter het past bij vloerverwarming.

De beste vloeren voor vloerverwarming (met zwaluwstaartplaten) zijn…

• PVC: PVC vloeren, en met name plak PVC vloeren zijn het beste voor vloerverwarming. Het heeft een lage warmteweerstand waardoor de warmte makkelijk door de vloer de kamer in komt. Naast plak PVC heb je ook nog klik PVC. Dit lijkt op laminaat, maar dan in PVC vorm. Dit werkt ook prima samen met vloerverwarming.
• Tegels: Tegels zijn praktisch een even goede combinatie met vloerverwarming als plak PVC. De tegels geleiden warmte zeer goed en houden warmte ook lang vast.
• Gietvloer: Vooral PU-gietvloeren zijn zeer geschikt in combinatie met vloerverwarming. Het heeft een lage warmteweerstand waardoor de warmte van de vloerverwarming snel de kamer in komt.
• Laminaat: Ook laminaat kan prima met een ondervloer gelegd worden op een vloer met zwaluwstaartplaten. Het heeft iets meer weerstand dan PVC en tegels, maar is prima geschikt.
• Linoleum: Een linoleumvloer of marmoleumvloer is een naadloze vloer gemaakt van onder andere jute, lijnolie en hars. Het laat iets minder de warmte door, waardoor het niet de eerste keuze is bij vloerverwarming.
• Parket: Een echt houten parketvloer ziet er stijlvol uit. Helaas werkt het iets minder goed met vloerverwarming. Er zijn wel parketvloeren (zoals multiplank) die beter geschikt zijn door de dunnere laag massief hout in de opbouw.

Conclusie

Enkele belangrijke punten in deze gids:

• Vloerverwarming is mogelijk op een vloer met zwaluwstaartplaten.
• De krimpnetten, rails en clips zijn geschikt om water vloerverwarming en elektrische verwarmingskabels aan te brengen in de druklaag van de zwaluwstaartplaten.
• De rest van de methodes zijn geschikt voor in of op de dekvloer die boven de zwaluwstaartplatenvloer wordt gestort.
• Vrijwel alle leefvloeren zijn mogelijk op een zwaluwstaartplaten basisvloer met vloerverwarming.
